O que é um Fluxograma em programação?
Fluxogramas são ferramentas essenciais para visualizar processos, algoritmos e fluxos de trabalho de maneira clara e organizada. Eles são amplamente utilizados em áreas como programação, administração, engenharia e gestão da qualidade, ajudando a simplificar ideias complexas e melhorar a eficiência.
O que é um Fluxograma?
Um fluxograma é um diagrama visual que representa as etapas de um processo, a ordem em que elas ocorrem e as relações entre elas. Ele usa símbolos padronizados para indicar ações, decisões, entradas, saídas e conexões.
Por que usar um Fluxograma?
- Facilita o entendimento de processos complexos.
- Identifica gargalos e etapas desnecessárias.
- Padroniza procedimentos em empresas e equipes.
- Melhora a comunicação entre áreas diferentes.
Símbolos usados em um Fluxograma
- Retângulo Arredondado
Indica o início ou o término do processo.
- Retângulo
Representa uma ação ou tarefa (ex: “Calcular média salarial”).
- Losango
Define uma condição (ex: “Senha correta?”). Tem duas saídas: Sim/Não.
- Seta
Mostra a direção e a sequência das etapas.
- Círculo
Liga partes do fluxograma em outra página ou seção.
- Paralelogramo
Indica dados de entrada (ex: “Digite nome”) ou saída (ex: “Imprimir relatório”).
- Retângulo com borda
Subprocesso (uma etapa que contém outro fluxograma detalhado).
- Documento
Simboliza um documento gerado ou utilizado (ex: “Gerar contrato”).
- Banco de dados
Indica armazenamento ou consulta de dados (ex: “Acessar cadastro”).
Como criar um Fluxograma passo a passo
Defina o Objetivo
Qual processo será mapeado? (Ex: “Fluxo de atendimento ao cliente”).
Liste Todas as Etapas
Anote cada ação, decisão e resultado esperado.
Escolha os Símbolos Corretos
Use a tabela acima para selecionar as formas adequadas.
Desenhe o Fluxo
Conecte os símbolos com setas, seguindo a ordem lógica.
Revise e Simplifique
Elimine etapas redundantes e garanta clareza.

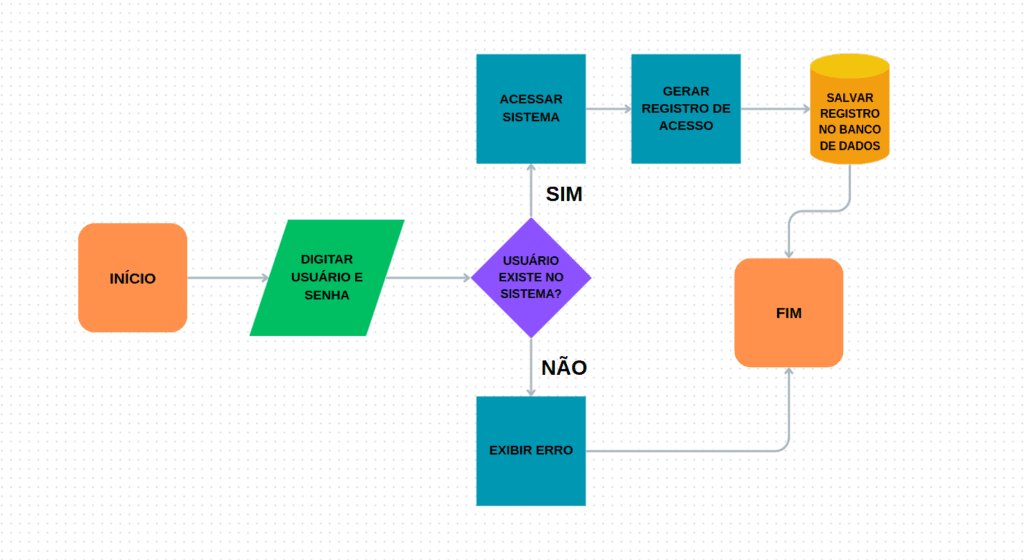

Exemplo Prático: Fluxograma de Login
